نحوه تعمیر و نگهداری شیر توپی

شیرهای توپی از جمله اجزای ضروری در صنایع مختلف از جمله نفت و گاز، شیمیایی و تولیدی هستند که نقش مهمی در کنترل جریان مایعات، گازها و سایر مواد از طریق خطوط لوله دارند و اطلاع از نحوه تعمیر و نگهداری شیر توپی از اهمیت بالایی برخوردار است. شیرهای توپی که به دلیل طراحی کروی متمایزی که دارند به این صورت نامگذاری شده‌اند، از یک توپ چرخان با مرکز تو خالی استفاده می‌کنند که در صورت قرارگیری مناسب، جریان را تراز یا قطع می‌کند.

تطبیق‌پذیری، دوام و عملکرد ساده و سادگی روش های نگهداری از شیر توپی، این شیرها را در کاربردهای متعدد از لوله‌کشی مسکونی گرفته تا فرایندهای صنعتی در مقیاس‌های بزرگ، محبوب کرده است. ازاین‌رو، اطلاع از نحوه نصب صحیح شیر توپی در صنایع مختلف از اهمیت ویژه‌ای برخوردار است. در این مقاله از سری مقالات اطمینان صنعت به بررسی طراحی، کاربردها، مزایا و اهمیت تعمیر و نگهداری شیر توپی در مهندسی مدرن می‌پردازیم.

شیر توپی چیست؟

پیش از اینکه به بررسی نحوه تعمیر و نگهداری شیر توپی بپردازیم، بهتر است شما را با مفهوم و ساختار این نوع شیرها آشنا کنیم. به بیان ساده، شیر توپی ابزار رایجی است که برای کنترل حرکت مایعات، گازها و جامدات معلق در لوله‌ها مورداستفاده قرار می‌گیرد. این شیرها با چرخیدن به‌صورت 90 درجه یک توپ دارای حفره توخالی می‌توانند باعث حرکت یا انسداد مایعات یا گازها در لوله شوند. این توپ بین دو سر لوله قرار می‌گیرد و به یک دسته متصل می‌شود.

وقتی حفره توپ رو به جریان باشد، سیال می‌تواند از آن عبور کند؛ اما وقتی توپ می‌چرخد، مسیر عبور سیال مسدود می‌شود. سرعت حرکت سیال در لوله به میزان باز بودن حفره توپ بستگی دارد. شیرهای توپی بخشی از خانواده شیرهای یک چهارم چرخشی هستند که شامل شیرهای پلاگین و پروانه‌ای هستند. ساده‌ترین راه برای استفاده از شیر توپی چرخاندن دسته یا اهرم با آچار است. برای باز یا بسته شدن شیر، اهرم 90 درجه به چپ یا راست چرخانده می‌شود. وقتی اهرم با لوله موازی باشد، به این معنی است که شیر باز است و وقتی عمود باشد، شیر  بسته است.

سهولت تعمیر و نگهداری شیر توپی و استفاده آسان آن‌ها باعث شده است تا در موقعیت‌های مختلف از کارهای ساده گرفته تا فرایندهای پیچیده صنعتی کاربردی باشند. شیرهای توپی در طیف وسیعی از طرح‌ها و ویژگی‌ها برای پاسخگویی به نیازهای مختلف موجود هستند. نحوه نصب صحیح شیر توپی بسته به نوع، کاربرد و اجزای مختلف متفاوت است. استانداردها و مشخصات این شیرها می‌تواند بر اساس صنعت خاصی که در آن مورداستفاده قرار می‌گیرند، متفاوت باشد. برای خواندن مقاله درمورد کوره های دوب آلومینیوم کلیک کنید.

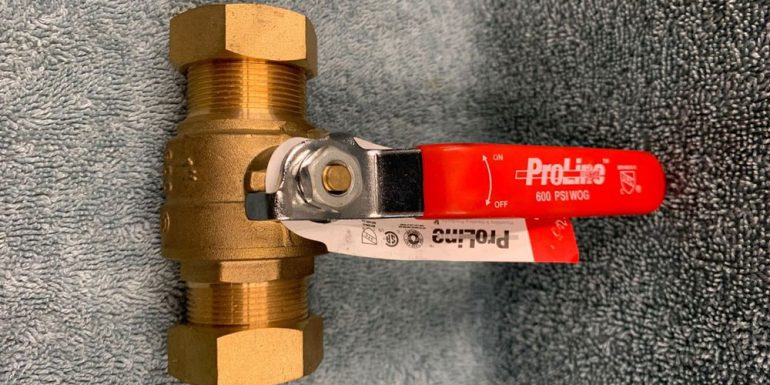

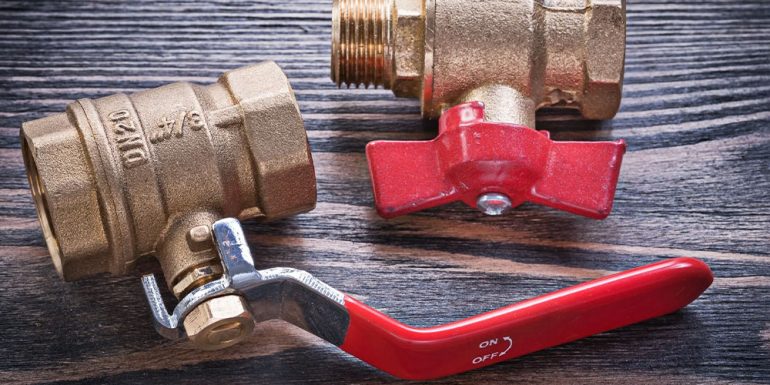

اجزای مختلف شیرهای توپی

برای درک بهتر نحوه تعمیر و نگهداری شیر توپی اطلاع از اجزای مختلف این شیر از اهمیت بالایی برخوردار است. شیرهای توپی دارای جنس‌های مختلفی هستند. از جمله مواد متداول در تولید شیرهای توپی می‌توان به استیل، فولاد کربن، برنج، پی‌وی‌سی و آلیاژهای مختلف اشاره کرد. برای اطلاع از انواع بوشن در صنعت کلیک کنید. در ادامه به بررسی اجزای شیر توپی برای یادگیری نحوه نصب شیر توپی می‌پردازیم:

1. محفظه شیر

محفظه یا بدنه شیر تمام اجزای داخلی شیر توپی را در بر می‌گیرد. این قسمت یک محیط امن و مهروموم شده برای توپ فراهم می‌کند و کنترل دقیق جریان سیال از طریق شیر را تضمین می‌کند. به طور معمول، محفظه شامل پورت‌های ورودی و خروجی برای اتصالات لوله است. این محفظه از مواد بادوام مانند فلزات، ترموپلاستیک یا فلز با روکش ترموپلاستیک ساخته شده است تا از قطعات داخلی محافظت کرده و طول عمر و قابلیت اطمینان شیر را در کاربردهای مختلف تضمین کند.

2. توپی

گوی درون یک شیر توپی کُره‌ای با یک حفره مرکزی است. این حفره در زمانی که با مسیر جریان دریچه هماهنگ می‌شود، به‌عنوان گذرگاهی برای جریان سیال عمل می‌کند. اگر حفره عمود بر جهت جریان باشد، حرکت سیال را مسدود می‌کند. شیرهای توپی می‌توانند دارای توپ‌های توپر یا توخالی باشند. توپ‌های توپر قطر دهانه ثابتی دارند و جریان روان و ثابت سیال را افزایش می‌دهند. در مقابل، توپ‌های توخالی با حفره داخلی خود اجازه می‌دهند تا جریان بیشتری از سیال با سرعت بیشتری عبور کند. شیرهای توپی دارای توپ توخالی سبک‌تر و مقرون‌به‌صرفه‌تر از توپ‌های توپر هستند.

3. شفت

شفت از جمله اجزای مهم در تعمیر و نگهداری شیر توپی محسوب می‌شود. شفت، توپ را به مکانیسم کنترل متصل و امکان چرخش توپ را فراهم می‌کند. این قسمت چرخش توپ را با مسیر جریان تراز می‌کند تا عبور سیال را امکان‌پذیر کرده و یا جریان را مسدود کند. شفت شامل قسمت‌هایی مانند حلقه‌های o شکل است که برای جلوگیری از نشت مایع استفاده می‌شوند. شفت باید به‌اندازه کافی قوی باشد تا بتواند شرایط فشار و دمای سیستم را کنترل کند. شفت‌ها به‌صورت دستی از طریق یک اهرم یا به‌صورت الکتریکی، پنوماتیکی یا هیدرولیکی فعال می‌شود.

4. کاپوت (کلاهک)

کاپوت قسمتی از شیر توپی است که از بدنه شیر اصلی بیرون می‌آید. کاپوت شفت و بسته‌بندی آن را می‌پوشاند و در دماها و فشار بالا به کنترل شیر کمک می‌کند. کاپوت معمولاً از فلز ساخته و با جوش یا پیچ‌ومهره به بدنه شیر متصل می‌شود. وظیفه این قسمت محافظت از اتصال شفت و نحوه اتصال آن به سیستم کنترل خارجی است. بسته به طرح شیر، کاپوت می‌تواند قابل‌جابه‌جایی یا بخشی دائمی از بدنه شیر باشد.

5. کرسی

از دیگر اجزای مهم در تعمیر و نگهداری شیر توپی، می‌توان به کرسی اشاره کرد. شیرهای توپی دارای دو کرسی هستند که معمولاً از مواد نرمی مانند تفلون یا الاستومر ساخته می‌شوند. این کرسی‌ها هنگام بسته‌شدن دریچه یک مهروموم محکم در اطراف توپ ایجاد می‌کنند و با ایجاد مانعی در بین توپ و بدنه از نشتی سیال و ایجاد فشار جلوگیری می‌کنند. نحوه صحیح شیر توپی باید باتوجه‌به اصول و استانداردهای خاص انجام شود.

6. محرک الکتریکی

برای نیاز کمتر به تعمیر و نگهداری شیر توپی لازم است با تمام قطعات آن آشنا باشید. محرک‌های الکتریکی یا محرک‌های موتوری، کنترل از راه دور شیرهای توپی را امکان‌پذیر می‌کنند و برای موقعیت‌هایی که عملیات دستی امکان‌پذیر نیست، ایده‌ال هستند. این محرک‌ها را می‌توان به صورت‌های واحدهای یک‌چهارم دور یا چند دور طراحی کرد. محرک‌های یک‌چهارم برای دریچه‌هایی مناسب هستند که می‌توانند به طور کامل باز یا بسته شوند؛ درحالی‌که محرک‌های چند دور برای کنترل دقیق‌تر مورداستفاده قرار می‌گیرند. در هسته محرک الکتریکی، یک موتور الکتریکی قرار دارد که یک سیستم چرخ‌دنده را به حرکت در می‌آورد.

این چرخ‌دنده به یک درایو خروجی متصل می‌شود که شیر را حرکت می‌دهد. همه این اجزا در یک محفظه صد آب قرار می‌گیرند. محرک‌های الکتریکی از راه دور کنترل شده و دارای قابلیت‌هایی مانند زمان چرخش قابل‌تنظیم، چرخه‌های کاری و حتی اتصال به شبکه داده برای عملکرد بهتر هستند. روش های نگهداری از شیر توپی در صورت استفاده از محرک‌های الکتریکی دارای اصول خاصی است که باید توسط افراد متخصص انجام شود. برای اطلاع از لوله رایزر در آبیاری بارانی کلیک کنید.

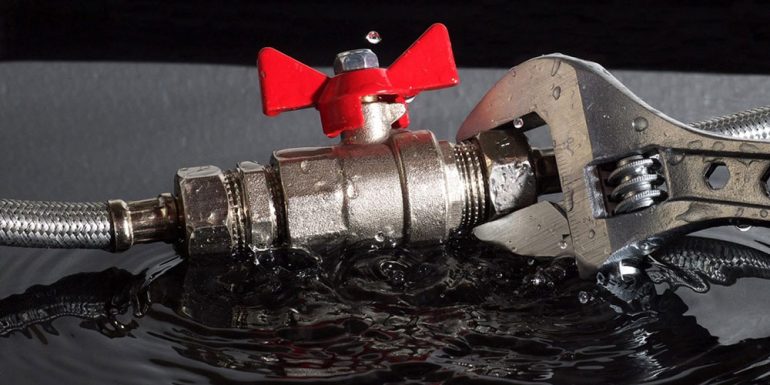

تعمیر و نگهداری شیر توپی؛ انواع مختلف شیر توپی

برای اینکه قادر به تعمیر و نگهداری شیر توپی باشید، باید انواع مختلف این شیر را به‌خوبی بشناسید. انواع مختلفی از شیرهای توپی وجود دارد که باتوجه‌به ویژگی‌ها و کاربردهایی که دارند به دسته‌های مختلف تقسیم می‌شوند. برای اطلاع از تفاوت شیر توپی و شیر کشویی کلیک کنید. در ادامه به بررسی انواع شیر توپی می‌پردازیم:

1. شیر توپی ورودی بالا

شیر توپی ورودی بالا یکی از انواع شیرهای توپی است و به‌گونه‌ای طراحی شده که از قسمت بالا تعمیر و نگهداری می‌شود. این بدان معناست که اگر شیر نیاز به تعمیر داشت، لازم نیست کل شیر را از سیستم خارج کنید. این قابلیت باعث شده است تا شیرهای توپی ورودی بالا در مصارفی که شیر باید جوش داده شود؛ مانند کار با گازها گزینه مناسبی باشند. این شیرها همچنین برای مکان‌هایی که فضای زیادی برای کار وجود ندارد گزینه عالی هستند؛ زیرا فضای کمی اشغال می‌کنند. این قابلیت باعث شده است تا تعمیر و نگهداری شیر توپی آسان‌تر باشد.

2. شیر توپی شناور

شیرهای توپی شناور نوعی از شیرهای توپی هستند که قسمتی به نام ترونیون برای نگه‌داشتن توپ در پایین را ندارند. این بدان معنا است که توپ می‌تواند کمی بیشتر حرکت کرده و مهروموم بهتری برای جلوگیری از نشت ایجاد کند. علاوه بر این، سوپاپ که وظیفه لمس توپ را دارد برخورد کمتری خواهد داشت و به‌مرورزمان دچار پارگی و سایش نخواهد شد. این نوع شیرهای توپی اغلب در شرایطی که فشار زیاد نیست مورداستفاده قرار می‌گیرد. روش های نگهداری از شیر توپی می‌تواند طول عمر این شیرها را تا سال‌ها افزایش دهد.

3. تعمیر و نگهداری شیر توپی؛ شیر توپی ترونیون (هدایت‌شونده)

شیر توپی ترونیون دارای یک ‌بند است که از حرکت توپ به پایین جلوگیری می‌کند. این ترونیون یا هدایت‌کننده به انتهای پایینی بدنه شیر متصل می‌شود. این قابلیت باعث می‌شود تا توپ بدون اصطکاک بچرخد و مهروموم بیشتری ایجاد کند. شیر توپی ترونیون معمولاً در کاربردهایی با فشار و دمای بالا مورداستفاده قرار می‌گیرد.

4. شیر توپی دو بلوک و بلید (انسداد و تخلیه)

شیرهای دوبلوک و بلید معمولاً دارای دو توپ در یک محفظه شیر هستند. این طراحی به شیر اجازه می‌دهد تا به‌صورت هم‌زمان جریان را از دو بخش مختلف مسدود و آزاد کرد. این نوع شیر برای زمانی که نیاز به تعمیر و نگهداری شیر توپی بدون خاموش‌کردن کل سیستم وجود دارد، گزینه عالی است. شیر توپی دوبلوک و بلید برای موقعیت‌هایی که در آن‌ها تمیزی فرایند از اهمیت ویژه‌ای برخوردار است؛ مانند جلوگیری از آلودگی محصول، کالیبراسیون، انتقال مایعات و ذخیره‌سازی، ایده‌ال هستند.

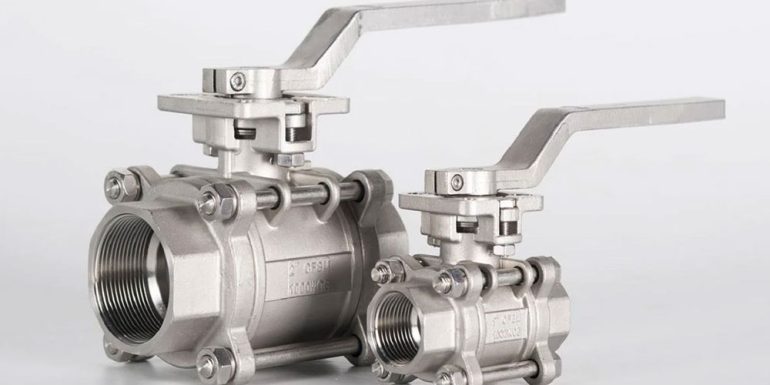

5. شیر توپی ورودی جانبی

شیر توپی ورودی جانبی دارای طراحی منحصربه‌فردی است؛ زیرا در این شیرها توپی به‌جای اینکه مانند سایر انواع شیر توپی در بالا قرار بگیرد، در بدنه شیر قرار می‌گیرد. شیرهای توپی ورودی جانبی معمولاً نسبت به شیرهای توپی ورودی بالا گزینه خوبی هستند؛ زیرا طراحی آن‌ها باعث می‌شود تا فشار بیشتری را تحمل کنند. این ویژگی باعث شده است تا شیر توپی ورودی جانبی برای مصارفی که هزینه و عملکرد برای آن‌ها فاکتورهای مهمی هستند، انتخابی مناسب باشد. همچنین به دلیل مقاومت بالا، نیاز به تعمیر و نگهداری شیر توپی مدل ورودی جانبی کمتر است.

6. شیر توپی مداری

شیر توپی مداری با شیرهای توپی معمولی متفاوت هستند؛ زیرا توپ درون آن‌ها نه‌تنها به‌صورت 90 درجه، بلکه به شکل غیرعادی نیز حرکت می‌کند. توپ درون این شیرها به دور یک محور خارج از مرکز می‌چرخد و به آن اجازه می‌دهد که گونه‌ای حرکت کند که کنترل بهتری بر مسدود کردن و مقدار مایعی که از آن عبور می‌کند، داشته باشد. این شیرها برای موقعیت‌هایی که کنترل جریان باید به صورت دقیق انجام شود بهترین گزینه هستند. تعمیر و نگهداری شیر توپی مداری باید با دقت بالا انجام شود و به ابزارهای خاصی نیاز دارد. برای آشنایی با انواع آبپاش در آبیاری بارانی اینجا کلیک کنید.

7. تعمیر و نگهداری شیر توپی؛ شیر توپی V پورت

شیر توپی V پورت نیز از انواع متفاوت شیرهای توپی محسوب می‌شوند. این شیرها دارای یک توپ با حفره V شکل به‌جای حفره گرد هستند. این حفره می‌تواند دارای اندازه‌های مختلف (15، 30 یا 60 درجه) باشد. این قابلیت به شیر کمک می‌کند تا جریان را به روشی دقیق کنترل کند. شیر توپی V پورت ترکیبی از یک شیر توپی معمولی و یک شیر تنظیم است. این نوع شیر توپی دارای انواع مختلفی است و می‌توان بهترین گزینه را برای نیازهای مختلف انتخاب کرد. نحوه نصب صحیح شیر توپی V پورت باید توسط متخصصان ماهر انجام شود تا طول عمر و کارایی آن افزایش یابد.

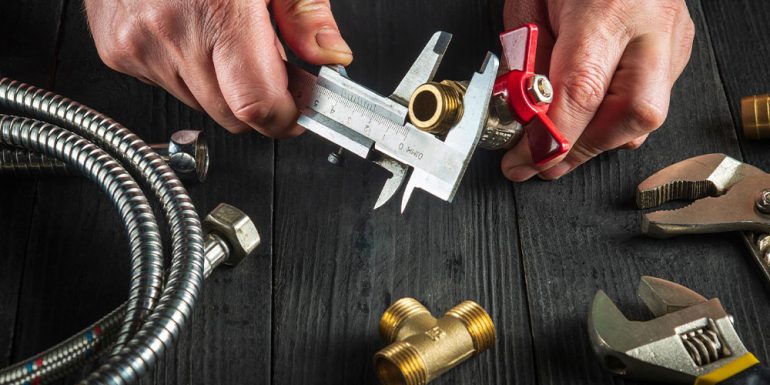

8. شیر توپی فورج شده

در مبحث تعمیر و نگهداری شیر توپی، شیرهای توپی فورج شده با برداشتن یک قطعه فلز جامد و شکل‌دادن مستقیم به آن بدون ذوب‌شدن و ریختن در قالب (مانند شیرهای توپی ریخته‌گری شده) ساخته می‌شوند. این فرایند باعث قوی‌تر و قابل‌اطمینان‌تر شدن شیر می‌شود؛ زیرا شیرهای تولید شده با این روش سوراخ‌های کوچک یا نقاط ضعیفی ندارند که ممکن است در هنگام ذوب کردن و ریختن فلز ایجاد شوند. شیرهای توپی فورج شده می‌توانند فشار و دمای بیشتری را تحمل کرده  و در صورت ضربه یا لرزش آسیب کمتری ببینند. به همین دلیل است که این شیرها برای مصارفی که احتمال ضربه یا فشار به شیر وجود دارد بهترین گزینه هستند.

جمع‌بندی

شیرهای توپی از جمله ابزارهای همه‌کاره و ضروری در صنایع مختلف هستند و طیف وسیعی از طراحی‌ها را متناسب با نیازهای کاربردی خاص ارائه می‌دهند. هرکدام از شیرهای توپی از شیرهای توپی اقتصادی و ساده گرفته تا شیرهای توپی مداری، دارای ویژگی‌ها و مزایای منحصربه‌فردی هستند. انتخاب، تعمیر و نگهداری شیر توپی به عواملی مانند سطح موردنیاز، میزان کنترل جریان، شرایط عملیاتی و نیازهای مختلف بستگی دارد. روش های نگهداری از شیر توپی می‌تواند بسته به نوع شیر متفاوت باشد.

بااین‌حال، نحوه  نصب صحیح شیر توپی و نگهداری از آن می‌تواند کارایی و طول عمر آن را تا حدود زیادی افزایش دهد. فناوری و مواد در حال تکامل مورداستفاده در طراحی شیر توپی به بهبود عملکرد، ایمنی و قابلیت اطمینان در صنایع مختلف کمک می‌کند. نکته مهم این است در زمینه کشاورزی برای خرید شیرهای توپی باید نسبت به کیفیت آن اطمینان داشته باشید. اطمینان صنعت یک فروشگاه آنلاین با بیش از ده سال سابقه در زمینه تولید تجهیزات و قطعات کشاورزی است. می‌توانید برای گرفتن قیمت و ثبت سفارش عمده قطعات از جمله توپی، بوشن، قلاب، تبدیل و… به وب‌سایت اطمینان صنعت مراجعه و با کارشناسان ما درارتباط باشید.
